LHII BIDASOA ESKOLAREN REVIT BIM MODELATUA SORTZERA BIDEAN LAN-FLUXUA DEFINITZEN

Jadanik eraikita dagoen eraikin baten BIM modelatua sortzeko kasuistikarekin aurkitzen garenean, berritze aldera edo etorkizunean eraikina gestio integralean erabilgarria litzatekeelako. Datuak biltzeko eta modelatuan erabiltzeko lan-metodologia eta prozesu berri bat agertu da azken urteotan:

3D Laserra eta puntu-hodeiak

3D laserra erabiltzerakoan, eraikita dagoen bolumena osatzen duten puntu guztiak (kanpoaldekoak nahiz barnealdekoak) neurtzea ahalbidetzen digu. Ondoren, puntu horiekin, ingurune birtual batean lotzea eta bateratzea lor dezakegu eta eraikuntza prozesuan erabil dezakegun BIM modelatu bat garatu.

3D Laserra neurketa momentuan

3D laserrak dakartzan abantailak, beste neurketa teknika “tradizionalekiko”, honako hauek lirateke:

• Azkartasuna datuak neurtzerakoan.
• Neurketa hauen zehaztasuna.
• Zonalde arriskutsuetan segurtasuna bermatzen dute, urrunetik neur daitezkeelako.
• Teknikariak neurtu beharreko eremua gutxiagotan bisitatu beharko du datu guztiak neurtu ondoren gordeta geratzen direlako, erabiltzeko zain.
• Teknika hau gainera, teknika fotogrametrikoen bidez osa daiteke (kamerak eta sentsoreak dituzten dronekin, kamara digital bidezko neurketekin).

BIM modelatua sortzeko lan-fluxu produktibo bat definitzen

Teknika honek erraztasun asko eskaintzen dizkigu, baina baditu arazo batzuk ere: milioika puntu neurtzea ahalbidetzen du segundo gutxitan eta eraikin handietan “mugitu” ezin diren modelatuak sortuko lizkiguke.

Horiek guztiak hasieratik zer lortu nahi dugun argi edukitzera behartuko gaitu, BIM modelatuaren zer arlo proiektatu nahi dugun (arkitektonikoa, egiturak edo MEP modelatua), neurketaren zehaztasuna eta puntu kopurua mugatze aldera eta lan-fluxua eramangarria izan dadin.

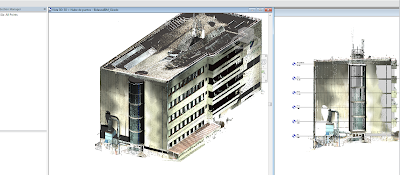

MEP instalazioak dituen BIM modelo bat

Jarraitu dugun lan-fluxuak software desberdinak erabiltzea dakar, gure kasuan REVIT BIM modelatua lortzeko.

Lan-fluxuaren eskema

Lehen testak egin ondoren, LHII BIDASOA eraikinaren kanpoaldearen neurketa  (zehaztasun gutxirekin) eta barnealdearen zati bat (beheko solairuaren erdia, zehaztasun handiarekin); zehaztutako lan-fluxuaren erabilgarritasuna eta produktibitatea aztertzea ahalbidetuko digu.

Lehen probek hala ere, emaitza interesgarriak eskaini dizkigute modelatuan igarotako denbora kontutan hartzen badugu.

Primeras pruebas con la cámara multiespectral Parrot Sequoia

Para valorar los resultados de nuestra nueva cámara multiespectral, hemos sobrevolado varias parcelas dedicadas a la producción de Txakoli de Getaria (D.O).  La fecha de realización vuelo, 31/10/2016 , nos va a permitir analizar el estado fenológico del viñedo y detectar que sectores han agotado antes su ciclo estacional. Se han utilizado diferentes índices, entre otros el OSAVI (Contenido clorofílico) , NDRed Edge (índice de área foliar y vigor) e índice de reflectancia fotoquímica.

Los resultados obtenidos en algunas de las parcelas muestreadas, evidencian la heterogeneidad de la plantación y cómo una misma parcela presenta diferentes características reflectivas incluso en sectores separados muy pocos metros.  Los valores obtenidos, dado que se trata de una cámara calibrada (que incluye además sensor de irradiancia), podrán ser comparados con los que obtengamos la temporada próxima cuando las plantas comiencen de nuevo su ciclo fenológico.

Cuando hablamos de aplicaciones de los drones y nuevas  plataformas aéreas de toma de datos, debemos considerar que un porcentaje muy elevado de las futuras aplicaciones comerciales vendrán de la mano de la "Agricultura de precisión". Los nuevos sensores disponibles, acompañados de nuevas plataformas de toma de datos cada vez más fiables y eficientes, que comienzan a incluir aplicaciones como el tratamiento y aplicación de insumos fitosanitarios como el  (ej. https://www.dji.com/es/mg-1),  abren la puerta unas técnicas agrarias más rentables en términos económicos y también medioambientales.

Estudio de combustión en vertederos mediante termografía aérea

Una de las aplicaciones de le termografia aérea es el estudio de la combustión en vertederos a través del análisis de la temperatura superficial de los mismos.

En el siguiente caso de estudio, hemos sobrevolado el vertedero de San Marcos, obteniendo imágenes termográficas de las parcelas cuyo sellado se realizó en 2014, proceso éste que conllevará  en torno a 5 años de trabajos.

Se ha considerado una emisividad de 0.97 para la hierba, y dado que los estudios  experimentales demuestran escasa relación entre los valores de emisividad y valor angular en la toma de imágenes, se ha procedido a ajustar las temperaturas absolutas del terreno según la distancia y atmósfera tipo en el momento de la toma.

Estos  parámetros, nos proporcionan valores de entre 21 y 22 grados en la superficie del terreno sellado, valores éstos que son ligeramente superiores a los valores del entorno.

Este estudio, realizado de manera temporal, es una valiosa fuente de información para controlar el proceso de "apagado total" del vertedero.

Txingudiko Urak enpresara bisita

Maiatzaren 3an Txingudiko urak bisitatu genuen 1. mailako ikasleekin.
Bertan Noemik, GISeko arduradunak, hiru ordu ta erdiko hitzaldi bat eman zigun Irunen eta Hondarribian ur hornikuntza, saneamendua eta zaborrak nola kudeatzen dituzten Arcgis programa azalduz.

Softwarearen atal ezberdinak azaltzeaz gain, argi eta garbi azpimarratu zigun lan prozedurak eta lantaldeak daukaten garrantzia.

Bisita oso interesgarria iruditu zitzaigun eta ziur gaude beste batean ere bueltatuko garela.

Fotogrametría con el dron DJI Phantom 3 Advanced

Estamos  probando la capacidad de este dron para realizar modelos 3D de pequeñas extensiones. En este caso, hemos trabajado en el conjunto megalítico de Mulisko gaina, entre Urnieta y Hernani. Se trata de un cementerio de la Edad del Hierro con cuatro crolmech, una cista doble, un monolito y dos estructuras menos definidas, de hace unos 2600 años.

El modelo, que puede visualizarse en el siguiente enlace:(https://sketchfab.com/models/a04c979495ce466ebbca4bf49672cf0a), se ha realizado siguiendo 3 líneas de vuelo paralelas con fotografías cenitales y dos oblicuas bajas con fotografías a unos 45º de inclinación. El disparo de la cámara se ha realizado de forma manual.

En Agisoft Photoscan se han procesado las imágenes generando una nube de 20.000.000 de puntos, que se ha simplificado para generar el modelo 3D y poder subirlo al servidor de Sketchfab.

Los resultados obtenidos son altamente satisfactorios, dada la alta calidad y estabilidad de las fotografías. Sin duda, este tipo de drones pueden ser una buena forma de introducirse sin una inversión excesiva en el mundo de la fotogrametría, siempre que seamos conscientes de las limitaciones en cuanto a superficie cubierta o magnitud del objeto que queramos representar.

Clase práctica "Piloto de drones"

Nuestros alumnos del programa "Tecnicos para Chile" han recibido hoy una clase práctica para aplicar todos los conocimientos adquiridos en el curso de "piloto de drones", que superaron con éxito dentro de su programa formativo.
Se les ha mostrado de manera práctica desde la planificación de un vuelo, análisis meteo, comunicaciones con Torre de Control, procedimientos aeronáuticos, navegación, etc.
Todo ello con el objetivo de asentar los conocimientos teóricos y como sensibilización de cara a la importancia que tiene el cumplimiento de las normas a las que como pilotos de drones estamos obligados.
La clase práctica en la que hemos sobrevolado Irun, Txingudi y la bahía de la Concha ha sido, sin duda, una gran experiencia tanto desde el punto de vista formativo como personal.
Para terminar la jornada, hemos realizado unas prácticas de vuelo con dron realizando un levantamiento fotogramétrico de la iglesia de Usurbe, en el municipio de Andoain.

BIMaren inguruko hitzaldia Bilbon

Martxoaren 14an Bilbon izan ginen EVETU / LHIEE-k  BIMaren inguruan antolatutako hitzaldian.
Bertan aipatutakoa oso interesgarria izateaz gain argi geratu zitzaigun BIMak iraultza bat ekarri duela eraikuntza, arkitektura eta obra zibilean lan egiteko modura. Hainbat herrialdetan gainera nahitaezkoa da proiektuak BIM eran aurkeztea. Trena hemen dago eta aurrera jarraitu nahi badugu argi dago bertara igo beharko garela.
